TH-3000煙氣在線監測預處理係統主要應用於(yu) 氣體(ti) 分析行業(ye) ,主要檢測場合:煙氣排放,脫硫脫硝、鍋爐尾氣、汙水管道氣體(ti) 檢測分析等。 主要原理是:采樣單元采集現場的煙氣或被測氣體(ti) ,預處理單元對氣體(ti) 進行過濾粉塵、溫降溫、電伴熱保溫、雙效除濕,並將被測氣體(ti) 的溫度和濕度恒定在定範圍,再經過氣體(ti) 檢測分析單元進行檢測分析,並將數據信號向外傳(chuan) 輸到PLC或者電腦等終端,也可以通過無線GPRS或網絡傳(chuan) 輸到雲(yun) 服務器,用戶再從(cong) 服務器讀取數據,可以實現全球聯網監控分析。整個(ge) 過程為(wei) 自動化處理,不需人為(wei) 幹預處理。TH-3000煙氣在線監測預處理係統適用於(yu) 各種溫濕或粉塵場合的氣體(ti) 檢測分析,更適合對氣體(ti) 的幹燥度和潔淨度要求的分析儀(yi) 。可選配自動反吹係統,否則需要定期手動維護清洗粉塵過濾器。整個(ge) 采樣管路具有保溫和電伴熱恒溫控製功能,即利於(yu) 除去水汽又可防止部分氣體(ti) 溶於(yu) 冷凝水提檢測分析的精度,冬天結冰環境防止管路結
煙氣在線監測預處理係統產(chan) 品描述:
TH-3000煙氣在線監測預處理係統主要應用於(yu) 氣體(ti) 分析行業(ye) ,主要檢測場合:煙氣排放,脫硫脫硝、鍋爐尾氣、汙水管道氣體(ti) 檢測分析等。
主要原理是:采樣單元采集現場的煙氣或被測氣體(ti) ,預處理單元對氣體(ti) 進行過濾粉塵、溫降溫、電伴熱保溫、雙效除濕,並將被測氣體(ti) 的溫度和濕度恒定在定範圍,再經過氣體(ti) 檢測分析單元進行檢測分析,在顯示屏上實時顯示被測氣體(ti) 濃度,並將數據信號向外傳(chuan) 輸到PLC或者電腦等終端,也可以通過無線GPRS或網絡傳(chuan) 輸到雲(yun) 服務器,用戶再從(cong) 服務器讀取數據,可以實現全球聯網監控分析。
整個(ge) 過程為(wei) 自動化處理,不需人為(wei) 幹預處理。
TH-3000煙氣在線監測預處理係統適用於(yu) 各種溫濕或粉塵場合的氣體(ti) 檢測分析,更適合對氣體(ti) 的幹燥度和潔淨度要求的分析儀(yi) 。可選配自動反吹係統,否則需要定期手動維護清洗粉塵過濾器。整個(ge) 采樣管路具有保溫和電伴熱恒溫控製功能,即利於(yu) 除去水汽又可防止部分氣體(ti) 溶於(yu) 冷凝水提檢測分析的精度,冬天結冰環境防止采樣管路結冰。TH-3000內(nei) 置雙效壓縮機水冷除濕係統和1米精細粉塵過濾取樣頭(法蘭(lan) 安裝),采樣距離70米,自動降溫、自動排水、過濾焦油。可以將氣體(ti) 的穩定控製在4℃或5℃,滿足各種原理的分析儀(yi) 器對氣體(ti) 的濕度和潔淨度的要求。
煙氣在線監測預處理係統參照法規:
《火電廠大氣汙染物排放標準》 GB13223-96
《中華人民共和大氣汙染防治法》 2000年9月1日起實施
《火電廠煙氣連續監測係統典型設備技術規範書(shu) 》 G-HB97-01
《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000
《固定汙染源排放中顆粒物測定與(yu) 氣態汙染物采樣方法》 GB/T16157-1996
《煙氣采樣器技術條件》 HJ/T47-1999
《煙氣采樣器技術條件》 HJ/T48-1999
《固定汙染源煙氣排放連續監測技術規範》 HJ/T75-2007
《固定汙染源煙氣連續監測係統要求及檢測方法》 HJ/T76-2007
煙氣在線監測預處理係統產(chan) 品特性:
戶外防水設計,防護等IP66,快速檢測分析,穩定可靠。
標準采樣距離為(wei) 70米,可將氣體(ti) 分析單元內(nei) 置於(yu) 機箱內(nei) ,也可以外置。
標準預處理溫度為(wei) 800℃,可以預處理2000℃的煙氣。
9英寸顯示屏,可集成顯示各類探頭參數和控製其他設備。
網絡傳(chuan) 輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。
linux操作係統,觸摸屏,16G大容量SD存儲(chu) 卡、U盤存儲(chu) 。
選配:無線傳(chuan) 輸、聲光報警、數據打印功能。

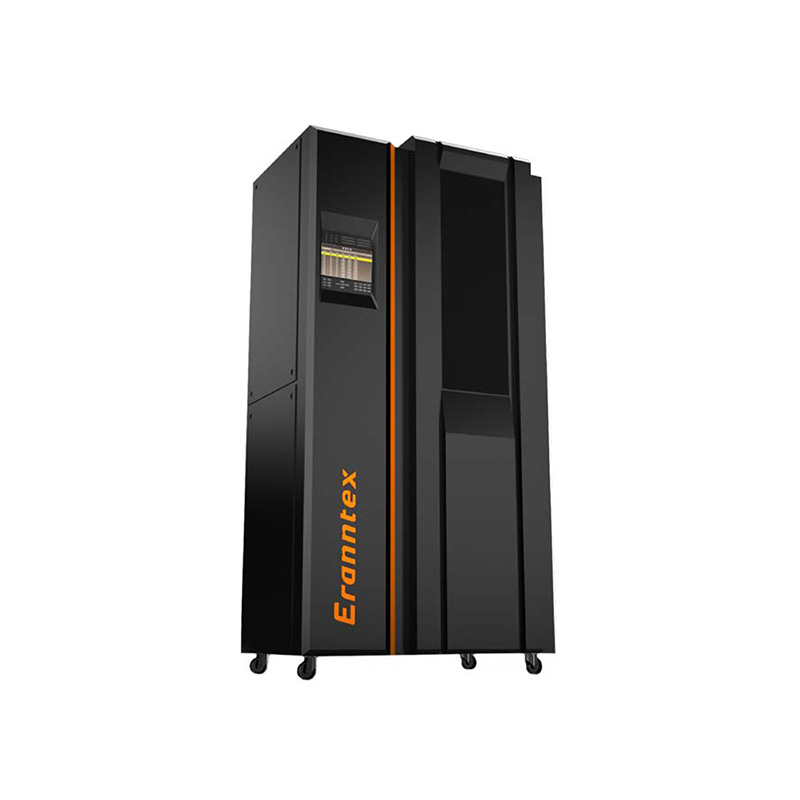

煙氣在線監測預處理係統產(chan) 品外形:
外形尺英寸:1800mm*800mm寬*450mm厚
煙氣在線監測預處理係統原理介紹:
將樣氣按照分析儀(yi) 能夠接受的壓力、溫度、濕度、流量、(含塵量)、以及幹淨程度完成其處理功
能,主要完成以下幾項工作:
樣品取樣:用真空取樣泵或直流無刷泵將樣氣從(cong) 煙道等環境中抽出
粉塵過濾:被測氣體(ti) 經過精密粉塵過濾器再進入取樣管路,如果是粉塵環境需要選配自動反吹係統
降溫處理:通過取樣探頭和取樣管路降溫,可以處理2000℃以內(nei) 的氣體(ti)
伴熱功能:加熱、保溫,防止水汽凝露和部分氣體(ti) 溶於(yu) 水,冬天防止采樣管路結冰
除濕係統:雙效壓縮機水冷除濕係統,將氣體(ti) 的穩定控製在4℃或5℃,自動排水
焦油處理:樣氣經過焦油過濾器以後除去殘餘(yu) 焦油和殘餘(yu) 粉塵
精密過濾:采用度精密的過濾器對分析儀(yi) 器進行再次設防,防止汙染和損壞檢測單元
檢測分析:實時檢測並顯示濃度,並以4-20mA/RS485等信號方式傳(chuan) 輸數據,也可以通過無線傳(chuan) 輸或網絡傳(chuan) 輸到遠程服務器或環保局、監測站
流量調節:控製氣體(ti) 的進氣量
氣體(ti) 切換:進行被測氣體(ti) 、標準氣體(ti) 或空氣的切換
處理後的:4℃或5℃可設置
煙氣在線監測預處理係統技術參數:
係統構成:
采樣單元
樣氣預處理單元
氣體(ti) 分析單元
檢測參數:SO2、NOX、O2、CH4、CO、CO2、NH3、H2S、VOC等各種氣體(ti) ,也可以檢測風速、風向、雨量、大氣壓力、管道壓力、溫濕度等氣象參數,也可選配皮托管檢測煙氣溫度、壓力、流量等參數
測量範圍:視檢測現場的實際需求而定
檢測原理:視檢測現場氣體(ti) 成分、濃度及現場工況而定,可選電化學、紅外(NDIR)、激光(TDLAS)、差分紫外光譜(DOAS)等原理
采樣溫度:- 40℃~800℃(標準),選配:- 40℃~1300℃、- 40℃~2000℃
采樣濕度:0~99%RH,可預處理濕氣體(ti)
主機工作環境:- 40℃~70℃,≤95%RH
工作方式:在線式連續工作,泵吸式采樣(正壓、負壓、真空環境都可以)
采樣距離:標準70米
采樣流量:可調,4升/分鍾(標準),10升/分鍾,可選
工作電壓:220VAC,50HZ
輸出信號:4~20mA、RS485、多路無源觸點,選配:無線傳(chuan) 輸、網絡傳(chuan) 輸
外形尺英寸:1800mm*800mm寬*450mm厚
防護別:IP66 戶外防水型
顯示方式:9英寸觸摸彩屏顯示,顯示實時濃度、實時曲線、平均值等參數,linux操作係統
計算方式:煙氣折算方式以基準含氧量折算和以折算係數折算兩(liang) 種方式
操作係統:linux操作係統或Windows7操作係統,支持windows環境下微機數據庫及通信係統軟件,配
備豐(feng) 富人機接口,支持鼠標、U盤、鍵盤、觸摸板、打印機等設備
數據存儲(chu) :默認SD卡存儲(chu) ,存儲(chu) 容量為(wei) 16G,可選U盤存儲(chu) ,文件存儲(chu) 按日建立文件夾,分別存儲(chu) 每天的測試數據
打印方式:選配內(nei) 置集成打印機或無線藍牙打印機進行打印
報警方式:選配體(ti) 式聲光報警器或外置型聲光報警器
煙氣在線監測預處理係統配件清單:
在線監測預處理係統 1套(內(nei) 含對應氣體(ti) 檢測儀(yi) 1台)
產(chan) 品說明書(shu) 1本
紅外遙控器1個(ge)
上位機電腦連接軟件(電子郵件形式免費發送)1份
RS485 modbus(RTU)通信協議(電子郵件形式發送) 1份
