在幽深而複雜的煤礦礦井之下,每一英寸土地都蘊藏著自然的饋贈與(yu) 人類的智慧結晶。然而,隨著煤炭資源的開采,礦井內(nei) 部環境日益複雜多變,尤其是開采後的區域,塌方填埋不僅(jin) 改變了地質結構,還可能引發一係列安全隱患。其中,由塌方填埋產(chan) 生的易燃易爆及有毒有害氣體(ti) ,成為(wei) 了煤礦安全生產(chan) 中不可忽視的重大挑戰。
為(wei) 了有效監測這些潛在威脅,確保人員安全與(yu) 生產(chan) 效率,熊猫体育app官方入口网站憑借其在氣體(ti) 檢測領域的深厚積累與(yu) 創新精神,推出了有毒有害氣體(ti) 檢測儀(yi) ,這款集高科技、智能化、人性化於(yu) 一體(ti) 的設備,成為(wei) 了煤礦安全管理的得力助手。
一. 方案背景
煤礦礦井中經過開采後,需要將無價(jia) 值的礦井塌方填埋,將產(chan) 生一些易燃易爆,有毒有害氣體(ti) ,為(wei) 保障煤礦的安全生產(chan) ,需監測其空間的氣體(ti) 濃度情況,方便管理人員決(jue) 策。
檢測要求:
係統分為(wei) 機器人移動氣體(ti) 監測裝置和監測主機兩(liang) 部分,兩(liang) 者間采用無線數據通訊,直線距離約50m,機器人裝置位於(yu) 管道內(nei) 移動,同時測量8種氣體(ti) ,然後將測量到的數據上傳(chuan) 到監測主機。
參數要求:
1、係統要求
(1)同時測量8種有毒有害,易燃易爆氣體(ti) ;
(2)將測量到的各種氣體(ti) 進行記錄存儲(chu) ,提供曆史記錄查詢,數據導出;
(3)產(chan) 生報警時,發出光報警提醒,可配置關(guan) 閉報警提醒功能;
(4)全部為(wei) 本安型設計;
(5)預留RS485上傳(chuan) 數據接口;
2、機器人氣體(ti) 檢測裝置功能需求
(1)本安型電路設計;
(2)無線數據傳(chuan) 輸;
(3)泵吸式8組分氣體(ti) 檢測;
(4)激光測距,能夠測量最遠應達到80米;
(5)激光測距可以按90mm的直徑安裝在機器人後部預留空間
(6)支持斷網續傳(chuan) ;
(7)測量數據記錄存儲(chu) ;
(8)結構空間90x300mm;
(9)5V或3.7V~4.2V供電;
(10)不需要外殼,做好放到機器人殼體(ti) 內(nei)
3、氣體(ti) 監測主機功能需求
(1)本安型電路設計;
(2)無線數據傳(chuan) 輸;
(3)可以抄讀機器人測量數據及記錄存儲(chu) ;
(4)實時顯示抄讀數據;
(5)超過報警閥值時,發出光報警輸出,可配置關(guan) 閉報警提醒;
(6)存儲(chu) 數據可導出轉存;
(7)12V供電;
(8)預留Rs485接口上傳(chuan) 數據。
(9)主機樣機用不鏽鋼材質,尺英寸根據主板尺英寸設計。
二. 解決(jue) 方案
1.管道空間是圓形,電路板控製在90*300*100以內(nei) 就可以,我們(men) 設計好電路板的具體(ti) 尺英寸給客戶,我們(men) 根據客戶的尺英寸設計機器人的外形,電源5V最好。
2.驅動機器人電壓為(wei) 12V,如果機器人電壓也為(wei) 12V,就不需要加轉換電路了。機器人總體(ti) 由開關(guan) 控製就可以了。
提供電源的接口是普通兩(liang) 針插口,像主板CPU風扇插口一樣,2.54mm間距的。

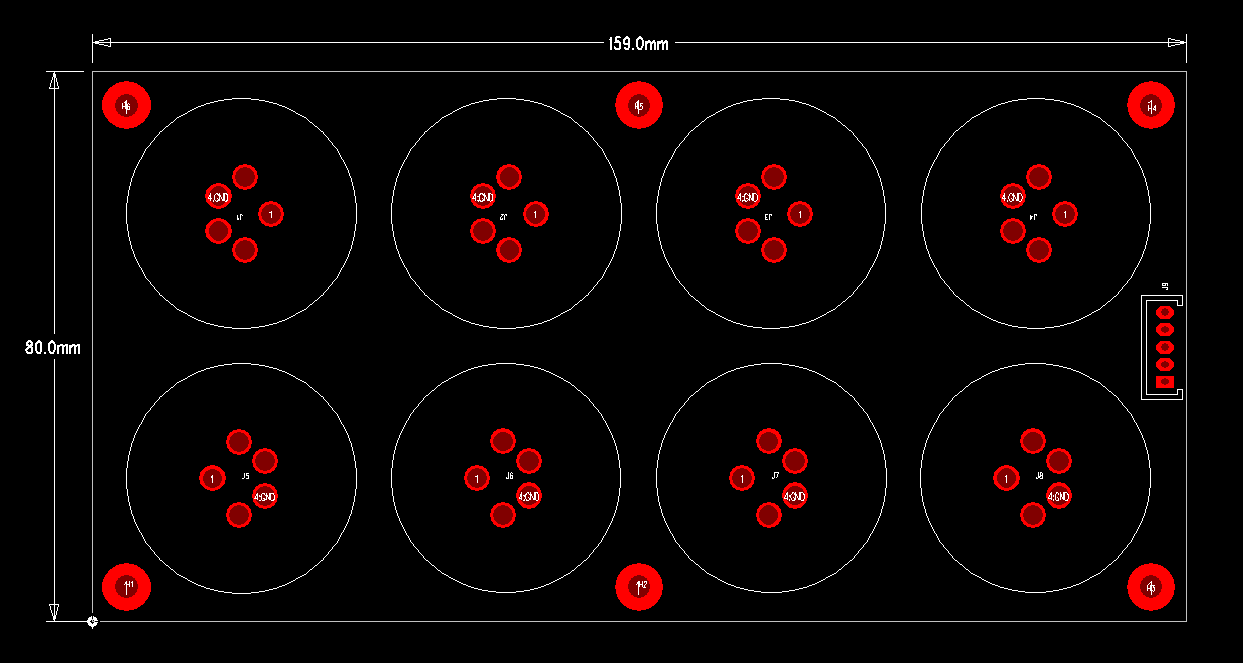

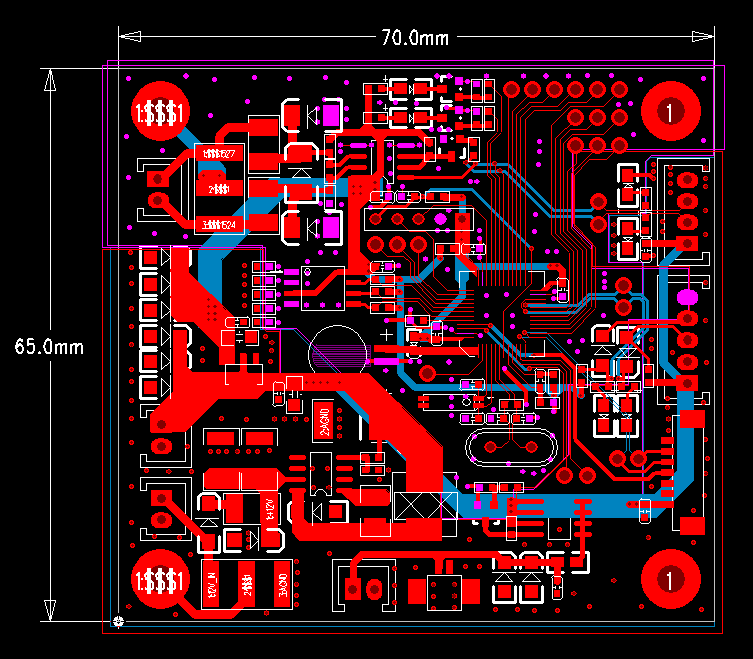

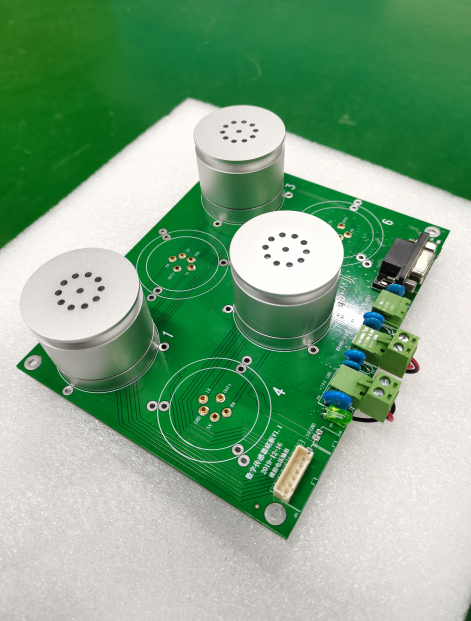

3. 主板分了2個(ge) 板來做,一個(ge) 傳(chuan) 感器板,一個(ge) 信號處理板,我們(men) 盡量做小,傳(chuan) 感器做成寬80mm的。至於(yu) 信號處理板,橫豎都可以,不過與(yu) 傳(chuan) 感器的接口盡量靠近傳(chuan) 感器板的接口為(wei) 好。
4. 信號處理版+傳(chuan) 感器板+激光測距
5. 客戶裝在機器人上的,客戶自己在做個(ge) 安裝架就好了,機器人是有進氣口的。

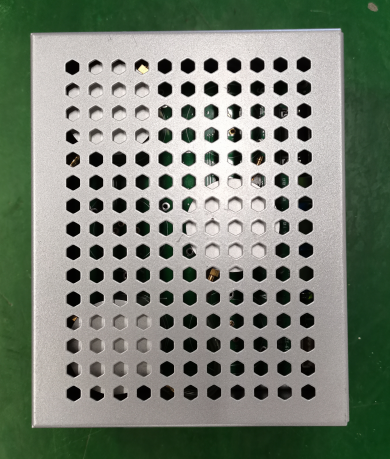

6. 監測主機要求用不鏽鋼材質,要求是封閉的,可以有窗口。
三、匹配了什麽(me) 產(chan) 品
M-600即插即用數字傳(chuan) 感器模組
八合一氣體(ti) 無線監測係統(定製型,分為(wei) 移動氣體(ti) 監測裝置和監測主機兩(liang) 部分)
檢測氣體(ti) /檢測範圍/分辨率/傳(chuan) 感器
一氧化碳CO:0-1O00ppm、0.1ppm、進口電化學傳(chuan) 感器
甲烷CH4:0-1O0%LEL、0.1%LEL、進口高精度紅外傳(chuan) 感器
乙烯C2H4:0-1O0%LEL、0.1%LEL、進口高精度紅外傳(chuan) 感器
乙烷C2H6:0-1O0%LEL、0.1%LEL、進口高精度紅外傳(chuan) 感器
乙炔C2H2:0-1O0%LEL、0.1%LEL、進口高精度紅外傳(chuan) 感器
二氧化碳CO2:0-2O00ppm、1ppm、進口高精度紅外傳(chuan) 感器
氧氣O2:0-30%vol、0.01%vol、進口工業(ye) 級電化學傳(chuan) 感器
氮氣N2:0-100%vol、0.01%vol、進口工業(ye) 級電化學傳(chuan) 感器
熊猫体育app官方入口网站有毒有害氣體(ti) 檢測儀(yi) 的研發與(yu) 應用,是煤礦安全生產(chan) 領域的一次重要科技革新。它不僅(jin) 提高了礦井的安全監測水平,更體(ti) 現了對礦工生命安全的深切關(guan) 懷。熊猫体育app官方入口网站用科技的力量,為(wei) 礦工築起了一道堅不可摧的安全防線,讓每一次開采都更加安心、更加高效。在煤礦安全生產(chan) 的道路上,熊猫体育app官方入口网站將始終與(yu) 礦工同行,共同守護這片土地上的每一個(ge) 生命。
