本項目為(wei) 受限空間作業(ye) 有毒有害、易燃易爆氣體(ti) 在線檢測,如隧道、涵洞、儲(chu) 物間等受限空間,空氣得不到流通,逐漸積累有毒有害,易燃易爆氣體(ti) 。在受限空間作業(ye) 過程中,現場的氣體(ti) 濃度通常超標幾倍甚至幾十倍,可致現場作業(ye) 人員中毒、窒息等。
參考標準:
GB4208-2008《外殼防護等級(IP代碼)》
GB15322.1-2019《可燃氣體(ti) 探測器第1部分:工業(ye) 及商業(ye) 用途點型可燃氣體(ti) 探測器》
GB15322.3-2019《可燃氣體(ti) 探測器第3部分:工業(ye) 及商業(ye) 用途便攜式可燃氣體(ti) 探測器》
JJG695-2003《硫化氫氣體(ti) 檢測儀(yi) 》
GB12358-2006《作業(ye) 場所環境氣體(ti) 檢測報警儀(yi) 通用技術要求》
GB 3836.1—2010 《爆炸性氣體(ti) 環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體(ti) 環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體(ti) 環境用電氣設備 本質安全型“i”》
GB/T 17626.2-2018/IEC 61000-4-2:2008 《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》
GB/T 17626.3-2016/IEC 61000-4-3:2010 《電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗》
GB 4824-2013 《工業(ye) 、科學和醫療(ISM)射頻設備 電磁騷擾特性 限值和測量方法》
係統介紹:
係統實現功能:
◆ 多參數監測:
區域監測主機上集中顯示被測各點的氣體(ti) 濃度狀態、溫濕度等;並可通過app進行查看
◆ 全方位預警互聯功能:
1)現場檢測儀(yi) 濃度超標報警,跌落報警,SOS呼救報警、位移報警等提示、並將報
警信息發送給周圍其它設備;
2)周圍其它設備收到預警信息發出報警;
3)區域監測主機收到預警信息發出報警;
4)移動app或遠程雲(yun) 監測收到預警信息發出告警;
◆ 數據存儲(chu) 功能:
儀(yi) 器設備可存儲(chu) 被測點定時存儲(chu) 或報警觸發的濃度值,以便進行數據查詢,標配存儲(chu) 10萬(wan) 條數據,本機還可顯示實時曲線;
◆位置追蹤:
GPS/北鬥實時定位,通過app或後台掌控工人與(yu) 儀(yi) 器位置,提高應急搶險效率;
◆ 雲(yun) 平台係統:
通過4G網絡傳(chuan) 輸到雲(yun) 平台,實現遠程監控現場工況,根據環境監測數據,定位等信息,迅速決(jue) 策;可在係統下查看曆史記錄,曆史記錄雲(yun) 平台默認保存2個(ge) 月,可根據要求及時下載曆史記錄保存;
◆ 距離較遠時,增加數據中繼路由,可為(wei) 其它設備提供數據傳(chuan) 輸中繼,附加值高;
作業(ye) 流程:
預查:

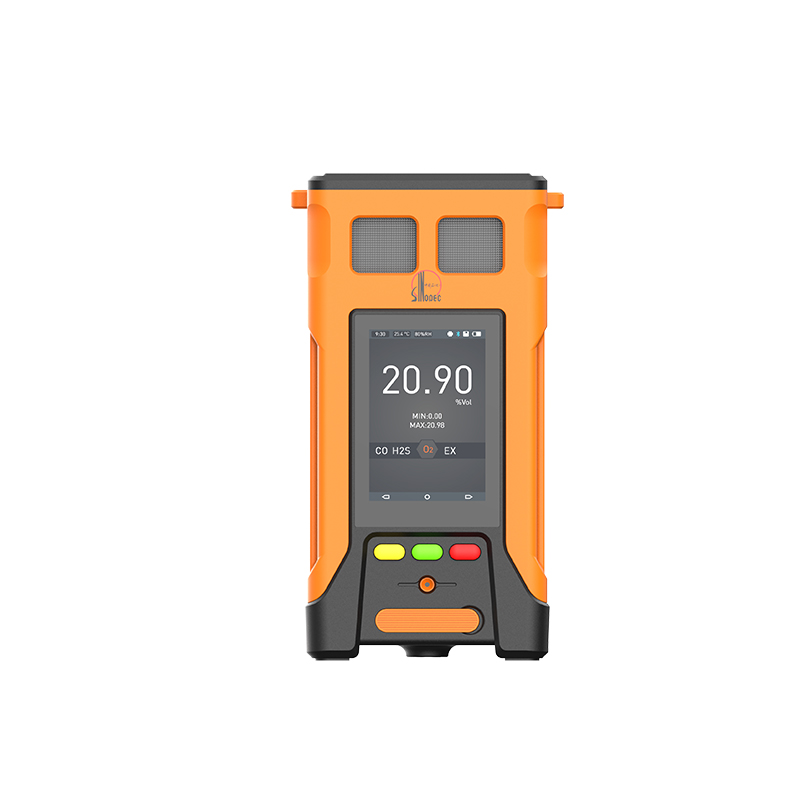

受限空間作業(ye) 開始前,先用泵吸式PTM600-S對受限空間進行采樣檢測,以檢測密閉空間中的氧氣,硫化氫和可燃氣,也可以檢測密閉空間的VOC揮發性有機化合物。確定安全後,工人可以進入作業(ye) 。
進入:
作業(ye) 中,監測主機在受限空間外。施工工人佩戴一台便攜式檢測儀(yi) PTM600-S進行作業(ye) ,隨時檢測所處環境的氣體(ti) 濃度狀況,外邊監護人員可通過手機或ipads進行查看監測數據。必要時,可在內(nei) 部增加中繼設備延長傳(chuan) 輸距離。
聯動預警:
一旦任意一個(ge) 檢測點的氣體(ti) 濃度超標,儀(yi) 器就會(hui) 報警,通過儀(yi) 器內(nei) 部無線網絡,報警信號會(hui) 迅速傳(chuan) 給網內(nei) 其它的儀(yi) 器,形成聯動預警,所有工人可以同時進行撤離。
遠程監測:
所有設備測量數據及視頻圖像可遠程至後台。管理中心就可以遠程及時發現和處理現場事故。從(cong) 而保障有關(guan) 清洗作業(ye) 的安全有序進行。
係統產(chan) 品清單:

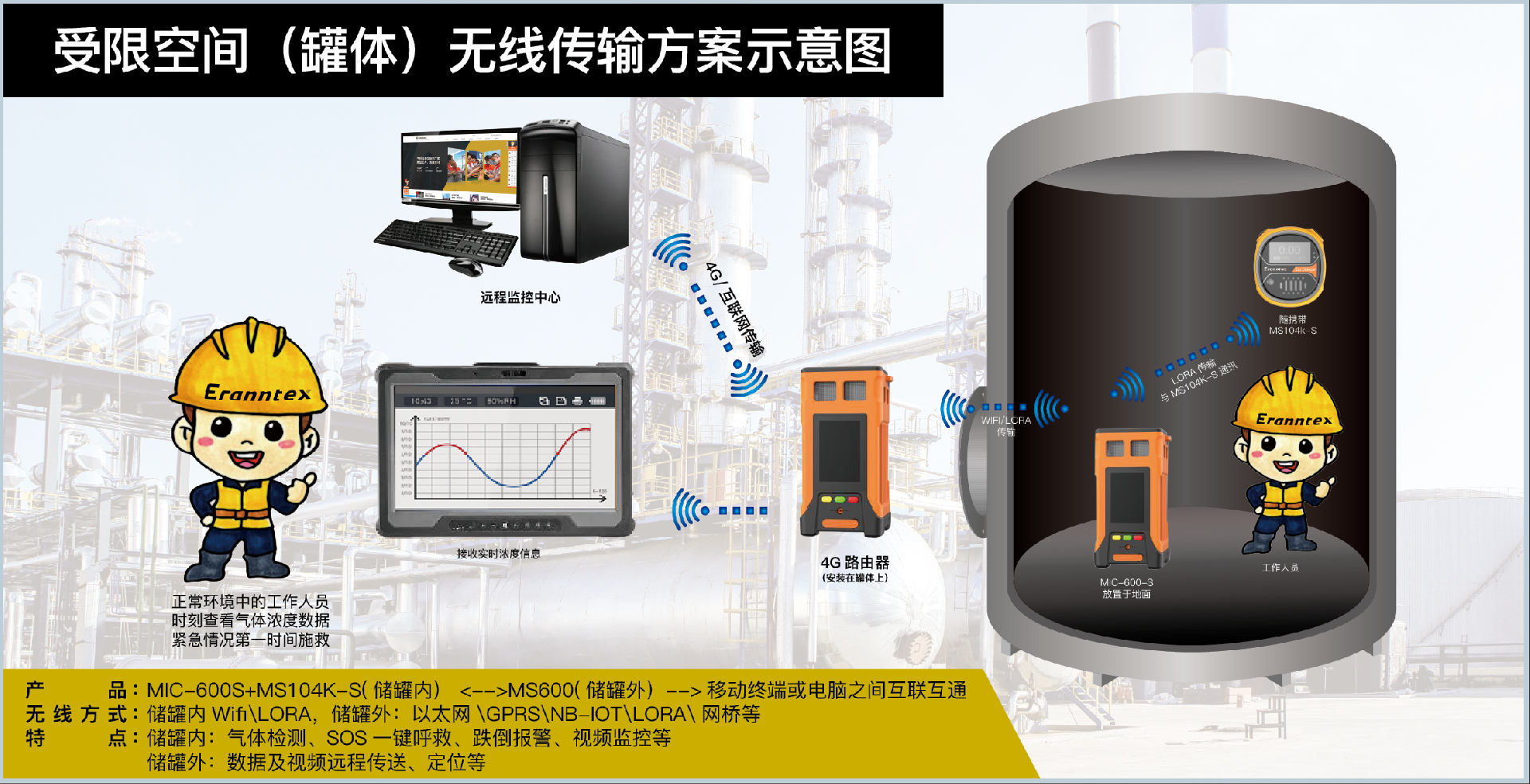

係統由區域監測主機,區域監測中繼,便攜氣體(ti) 檢測儀(yi) 、移動APP及雲(yun) 平台等部分組成。示意圖如下:
係統產品清單 | |||||
產品名稱 | 規格型號 | 布置位置 | 備注 | 數量 | 配置 |

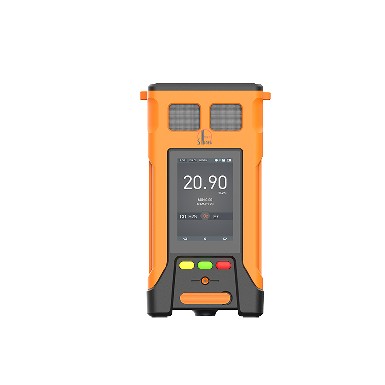

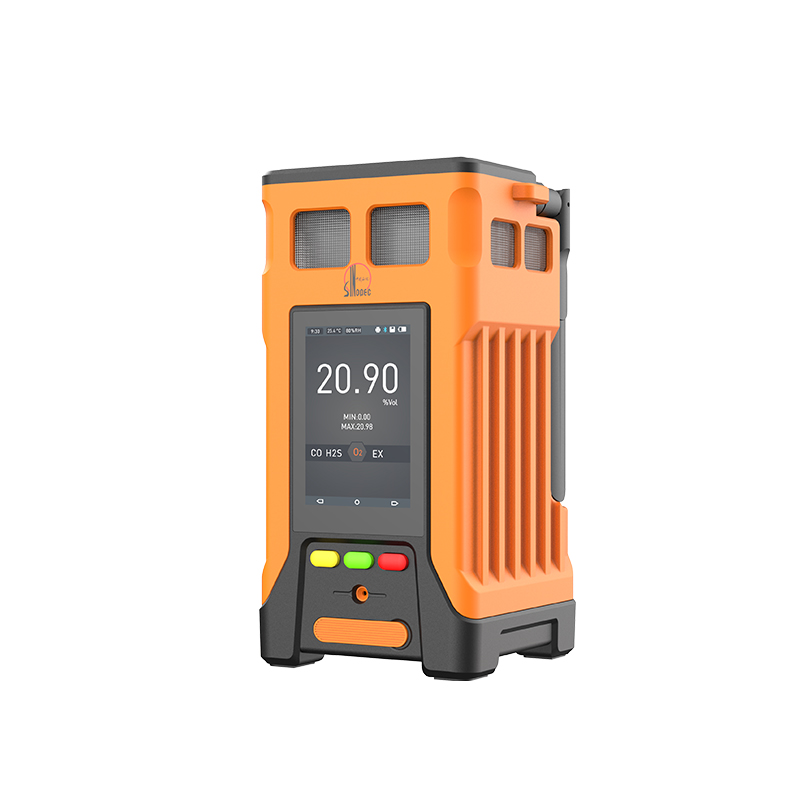

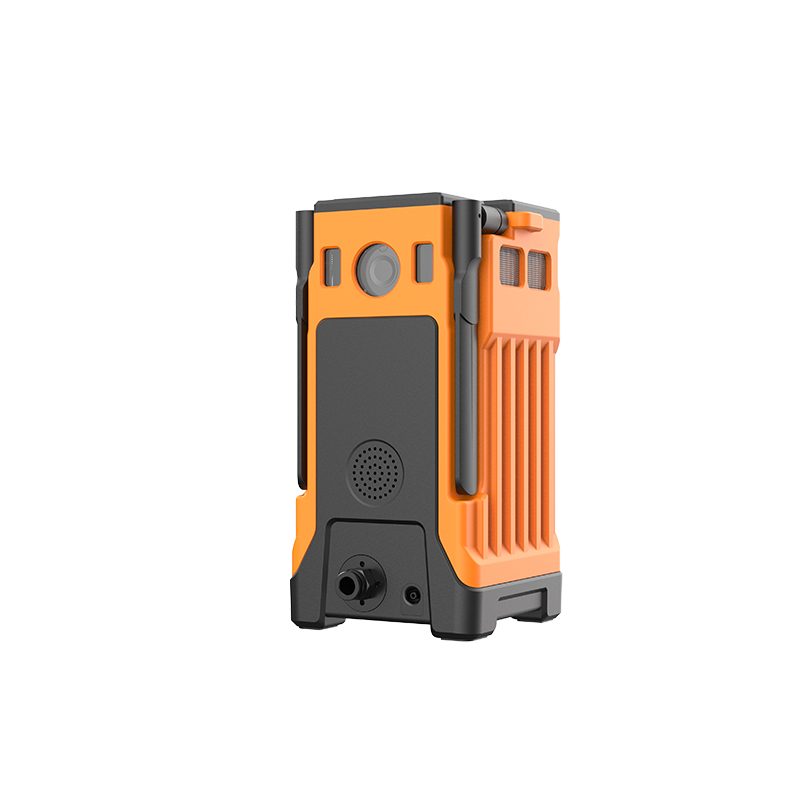

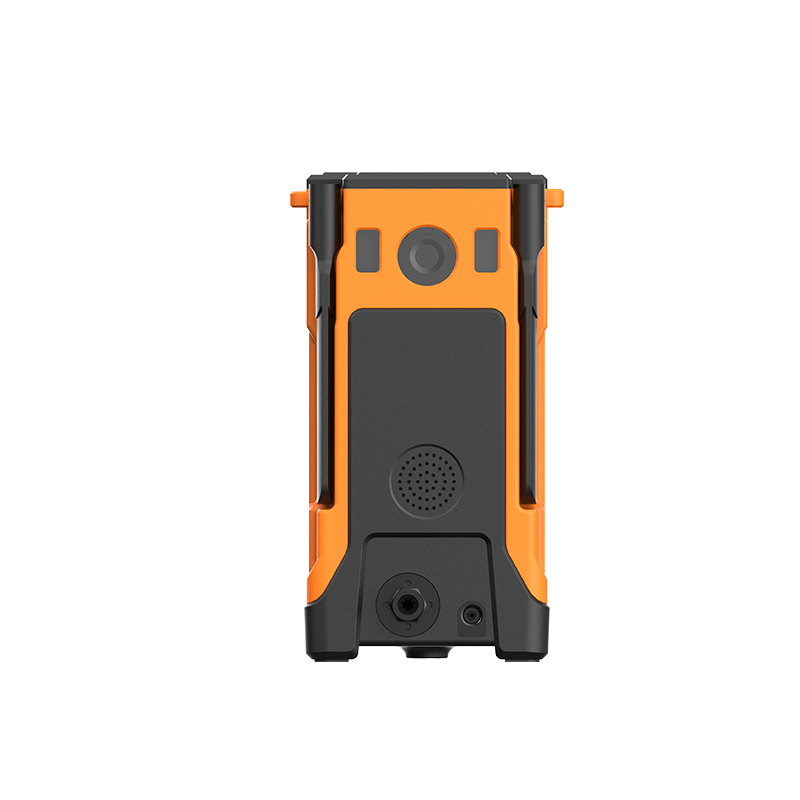

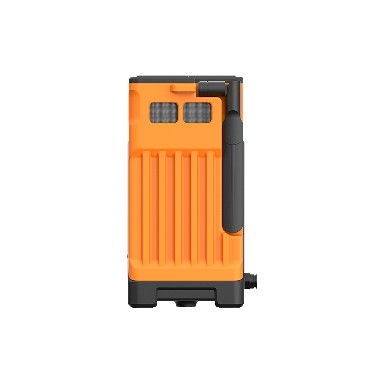

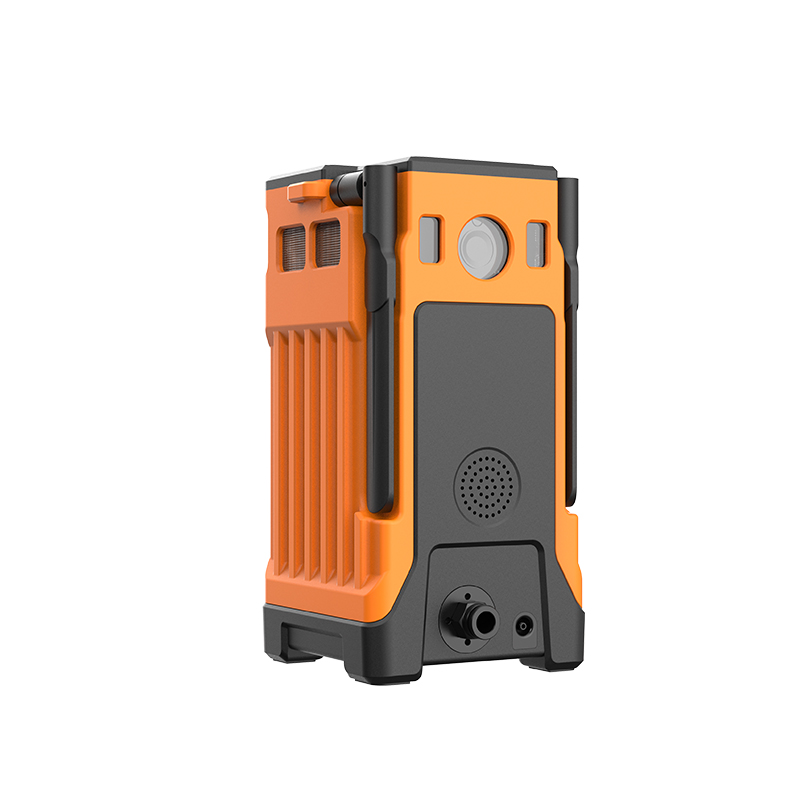

區域監測主機 | PTM600-S | 受限空間外部 | 可配置傳感器,4G路由等 | 1 | 必配 |
區域監測中繼 | PTM600-S | 受限空間內部 | 數據中繼,采用網橋或MESH無線 | 1 | 選配 |
便攜式氣體檢測儀 | MS600或MS104K | 受限空間內部 | 氣體濃度、溫濕度檢測等 | 1 | 必配 |
移動APP及雲平台 | 監控平台 | 可通過手機、ipads及電腦登錄係統查看 | 1 | 必配 |
係統設備概述:
監測項目:
硫化氫、一氧化碳、氧氣、可燃氣(可根據現場需求定製氣體(ti) )
位置監測
檢測方法:
氣體(ti) 采樣方法:泵吸式
檢測原理:電化學、催化燃燒,紅外等
熊猫体育app官方入口网站大數據遠程監測雲(yun) 平台介紹
在企業(ye) 安全生產(chan) ,重大危險源監控,廢氣排放,科技研發,環境保護、消防安全等方麵,都需要對可燃氣體(ti) ,有毒有害氣體(ti) ,氧氣,溫濕度,壓力,風力,粉塵,液位,流量等信息進行不間斷采集和監測。並具備信息遠傳(chuan) ,連續記錄,事故預警、信息存儲(chu) 、報警輸出及控製等功能。
熊猫体育app官方入口网站智慧雲(yun) 監測平台是基於(yu) 物聯網,專(zhuan) 為(wei) 工業(ye) 應用設計開發的一個(ge) 全方位的平台,它突破了原有係統的服務瓶頸,無限增大了監控覆蓋範圍和服務可擴張性,而且基於(yu) 大數據分析,係統可以為(wei) 用戶提供實時在線監測,權限管理,現場泄漏源分析,數據變化趨勢及統計,曆史記錄查詢,軌跡追蹤等功能應用。
監測點1 23....通過GPRS傳(chuan) 輸到雲(yun) 平台,管理者可以通過遠程登錄平台賬號進行查看點位實時濃度檢測,手機或者PC端都可查看;
係統功能:
實時在線監測:實現實時在線監測設備檢測數據,遠程查看現場參數。減少工作管理人員在控製室與(yu) 現場間來回跑動。在線監測分為(wei) 本地監測和遠程監測兩(liang) 種方式,本地監測位於(yu) 現場附近;遠程監測位於(yu) 現場較遠或跨區域異地位置。
自動報警:當數據超過閥值時,係統自動發出報警及控製信號,為(wei) 管理者及時提供報警聲光信息,通過係統的設備定位功能,可快速定位報警位置,展開救援。用戶可靈活根據應用需要配置前端設備報警裝置,實現自動報警應急處理,減少人工處理流程。數據管理:監測平台將前端設備數據采集後,係統自動對數據進行存儲(chu) ,分析處理,以可視化圖形,列表展現給用戶,為(wei) 企業(ye) 安全建設提供有力支持。
曆史數據查詢:係統中的曆史記錄主要分布在三個(ge) 區域,檢測儀(yi) 、集中控製器,服務器數據庫。通過輸入設備信息或者選擇日期,查找相關(guan) 的曆史數據,為(wei) 數據的統計以及事故後的分析提供依據,有助於(yu) 管理者了解動態。
報警信息統計及查詢:係統自動對已發生的事故信息進行統計,通過日誌查詢可查看曆史報警信息,為(wei) 管理者加強安全生產(chan) 管理提供依據。
用戶運維管理:監測平台可對用戶進行權限、任務、基本信息進行管理,方便用戶分級,分區域管理,為(wei) 管理者提供責任明確,任務分配清晰的管理平台。
設備管理:通過監測平台,用戶可對遠程設備進行管理,啟用,關(guan) 閉,參數更新、狀態監測等操作,現場設備可進行位置規劃,與(yu) 地圖聯動,實時掌握現場設備運行情況,減少管理人員現場巡查;
數據服務:通過監測平台可向第三方係統提供數據服務,例如與(yu) 環保局,安監局,DCS及PLC等綜合監測係統對接,實現數據共享,數據轉換服務;
軌跡跟蹤:具有GPS功能的探測器,可將gps位置信息實時上傳(chuan) 平台,係統自動記錄其軌跡,管理者可實時查看探測器移動軌跡,並可通過曆史查詢軌跡記錄,為(wei) 管理者進行數據分析及策略製定提供有力支持;
遠程維護:係統支持對前端設備進行遠程診斷,參數維護,避免經常往返現場,提高工作效率,降低運維成本;
遠程視頻監測:可將設備前端視頻遠程到平台,查看現場場景,實現遠程可視化,立體(ti) 化監測。
檢測氣體 | 硫化氫(H2S)、一氧化碳(CO)、可燃(EX)、氧氣(O2) | ||
檢測原理 | 硫化氫、一氧化碳、氧氣:進口電化學傳感器 | ||
可燃:進口催化燃燒 | |||
檢測量程 | 硫化氫:0~100PPM | 分辨率 | H2S:0.1PPM |
一氧化碳:0~1000PPM | CO:1PPM | ||
氧氣:0-25%VOL | O2:0.01%VOL | ||
可燃氣體:0-100%LEL | EX:0.1%LEL | ||
使用壽命 | 2年左右 | 精度 | ≤±2%FS |
重 複 性 | ≤±2%FS | 響應時間 | T90≤20秒 |
線 性 度 | ≤±3%F.S | 恢複時間 | ≤30秒 |
信號輸出 | 支持485,4-20mA,LORA無線傳輸; | ||
本項目主要以4G網絡傳輸為主(其它無線傳輸功能可定製,比如:zigbee、433、WIFI等) | |||
工作條件 | 溫度:-20℃-50℃;濕度:0-90%RH(無凝露) | ||
防爆等級 | Exd IICT6 | ||
工作電壓 | 12~30V(DC直流,單台設備的標準電源為24V,1A或大於1A 的直流開關電源) | ||
電源 | 10A鋰電池 供電,持續工作7天左右 | ||
防護等級 | IP66 防水濺和雨淋 | ||
視頻監測 | 220萬像素,支持紅外夜視,可定製雲台,變焦攝像頭 | ||
位置信息 | 支持GPS/北鬥定位 |
