隨著科技的發展潔淨技術(cleanroom)是適應實驗研究與(yu) 產(chan) 品加工的精密化、微型化、高純度、高質量和高可靠性等方麵要求而誕生的一門新興(xing) 技術。 熊猫体育app官方入口网站自主研發的在線粒子計數器在潔淨室的創新應用在醫藥、電子、食品、航空航天、生物工程、精密加工等領域,相關(guan) 生產(chan) 作業(ye) 過程中環境空氣需要滿足較高潔淨度的要求,並符合相關(guan) 行業(ye) 標準,例如製藥行業(ye) 需要符合GMP標準。客戶一般采用粒子計數器來針對作業(ye) 環境進行檢測,在國內(nei) 相關(guan) 檢測設備需要符合國家計量總局頒布的JJF1190-2008《塵埃粒子計數器校準規範》規程的技術要求。
潔淨室等級標準
潔淨室等級標準和國際標準ISO 14644一樣,都是根據懸浮粒子濃度這個(ge) 唯一指標來劃分潔淨室(區)及相關(guan) 受控環境中空氣潔淨度的等級,並且僅(jin) 考慮粒徑限值(低限)在0.1um~5.0um 範圍內(nei) 呈累積分布的粒子群。根據粒子徑,可以劃分為(wei) 常規粒子(0.1um~5.0um)、超微粒子(<0.1um)和宏粒子(>5.0um)。
ISO/DIS 14644-1 潔淨室和潔淨區按空氣中懸浮粒子濃度的分級
ISO分級 | 大於等於表中所列粒徑縣浮粒子最大允許濃度(顆/m3) | |||||
0.1μm | 0.2μm | 0. 3μm | 0. 5 μm | 1 μm | 5 μm | |
IS01 級 | 10 | 2 | ||||
IS02 級 | 100 | 24 | 10 | 4 | ||
IS03 級 | 1000 | 237 | 102 | 35 | 8 | |
ISO4級 | 10000 | 2370 | 1020 | 352 | 83 | |
IS05 級 | 100000 | 23700 | 10200 | 3520 | 832 | 29 |
IS06 級 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 |
IS07 級 | 352000 | 83200 | 2930 | |||
IS08 級 | 3520000 | 832000 | 29300 | |||
IS09 級 | 35200000 | 8320000 | 293000 |
安裝粒子計數器的必要性
1、標準對在線監測的要求。新版GMP在硬件要求方麵,提高了部分生產(chan) 條件的標準,增加了在線監測的要求,特別對懸浮粒子,也就是生產(chan) 環境中的懸浮微粒的靜態、動態監測,對浮遊菌、沉降菌(生產(chan) 環境中的微生物)和表麵微生物的監測都作出了詳細的規定。
2、實現智能自動控製,無需人工參與(yu) 。在線粒子計數器,能夠實時監測潔淨室內(nei) 懸浮顆粒的個(ge) 數並及時報警;並具備能夠與(yu) FFU風機等淨化設備智能聯動的功能,始終將環境內(nei) 懸浮粒子個(ge) 數維持在標準要求的較低範圍內(nei) ,這樣做其能耗及設備損耗會(hui) 控製在較低水平。
3、覆蓋整個(ge) 生產(chan) 過程,降低汙染風險。7*24小時的連續不間斷監測,最大程度保證產(chan) 品在全流程生產(chan) 工序中免受汙染,提升產(chan) 品質量。
粒子計數器原理:粒子計數器通過采樣泵抽取采樣氣體(ti) ,在激光室中,通過激光照射采樣氣體(ti) ,顆粒反射出來的閃光的頻率,代表顆粒的數量,反射的光強,代表顆粒的粒徑大小。

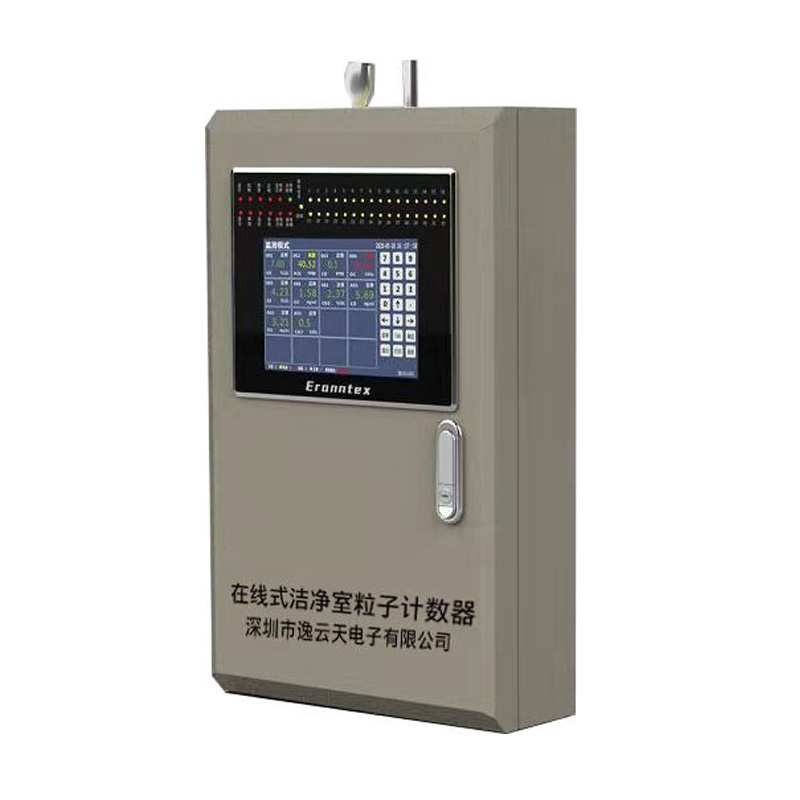

MIC3000-PC在線粒子計數是基於(yu) 激光散射原理,采用工業(ye) 級長壽命耐高溫線性激光器,車規級大流量渦輪風扇,能夠穩定、可靠、精準地顯示0.3μm以上的粒子個(ge) 數,支持485通訊,可遠距離監控作業(ye) 環境的粉塵濃度變化情況。
產(chan) 品特點
同時輸出0.3、0.5、1.0、2.5、5.0、10μm六通道粒子個(ge) 數
三種單位可選:pcs/L、pcs/m3、pcs/28.3L
恒功率線型激光器,精準識別
滿足JJF1190-2008標準
恒流采樣,長期運行穩定性高
產(chan) 品尺英寸:320mm寬*120mm厚*520mm高
檢測範圍 | ≥0.3μm: 0 ~ 999,999 pcs/L |
輸出通道 | 0.3μm、0.5μm、1.0μm、2.5μm、5.0μm、10μm |
計數效率 | 50%@0.3μm |
100%@≥0.5μm | |
(以TSI9306作為參考,25℃±2℃,50±10%RH環境條件) | |
工作溫度 | -30°C~70℃ |
存儲溫度 | -40°C~85℃ |
工作電壓 | AC220V或DC24V |
波特率 | 9600 |
通訊方式 | RS-485、RJ45,可選配DTU、4G、4-20mA等 |
